این راهنما به شما جایگزینی پورت تلفن که محل اتصال خط تلفن است را نشان می‌دهد.

اگر دستگاه را بررسی کرده‌اید و مشخص کرده‌اید که این مشکل مسئله شماست، به این راهنما دقت کنید. لطفا قبل از شروع به کار ابتدا مطمئن شوید که این مسئله مربوط به پورت تلفن شماست، با این حال توجه داشته باشید که جایگزینی و تعمیر آن آسان نیست و رفع مشکل نیاز به لحیم کاری دارد.



  • در این بخش ما باید مشکلی که بر روی پایه اصلی دستگاه به وجود آمده رفع کنیم.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۱



  • برای شروع، ما باید با اجزای داخل دستگاه کار کنیم، بنابراین با برگرداندن دستگاه، شروع می‌کنیم.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۲



  • برای باز کردن پایه اصلی باید چهار پیچ را مطابق شکل باز کنیم.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۳

نمایندگی تلفن پاناسونیک غرب تهرانستارخان نرسیده به چهارراه خسرو پاساژ برلیان طبقه همکف پلاک۲۸۰۹۱۲۲۳۸۹۰۶۴۴۴۲۱۹۷۲۷



  • با برداشتن پیچ‌ها می‌توانید به کمک یک گوه قسمت قاب پشتی را از قسمت اصلی جدا کنید.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۴



  • در حال حاضر دسترسی مستقیم به تمام اجزای پایه اصلی وجود دارد.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۵

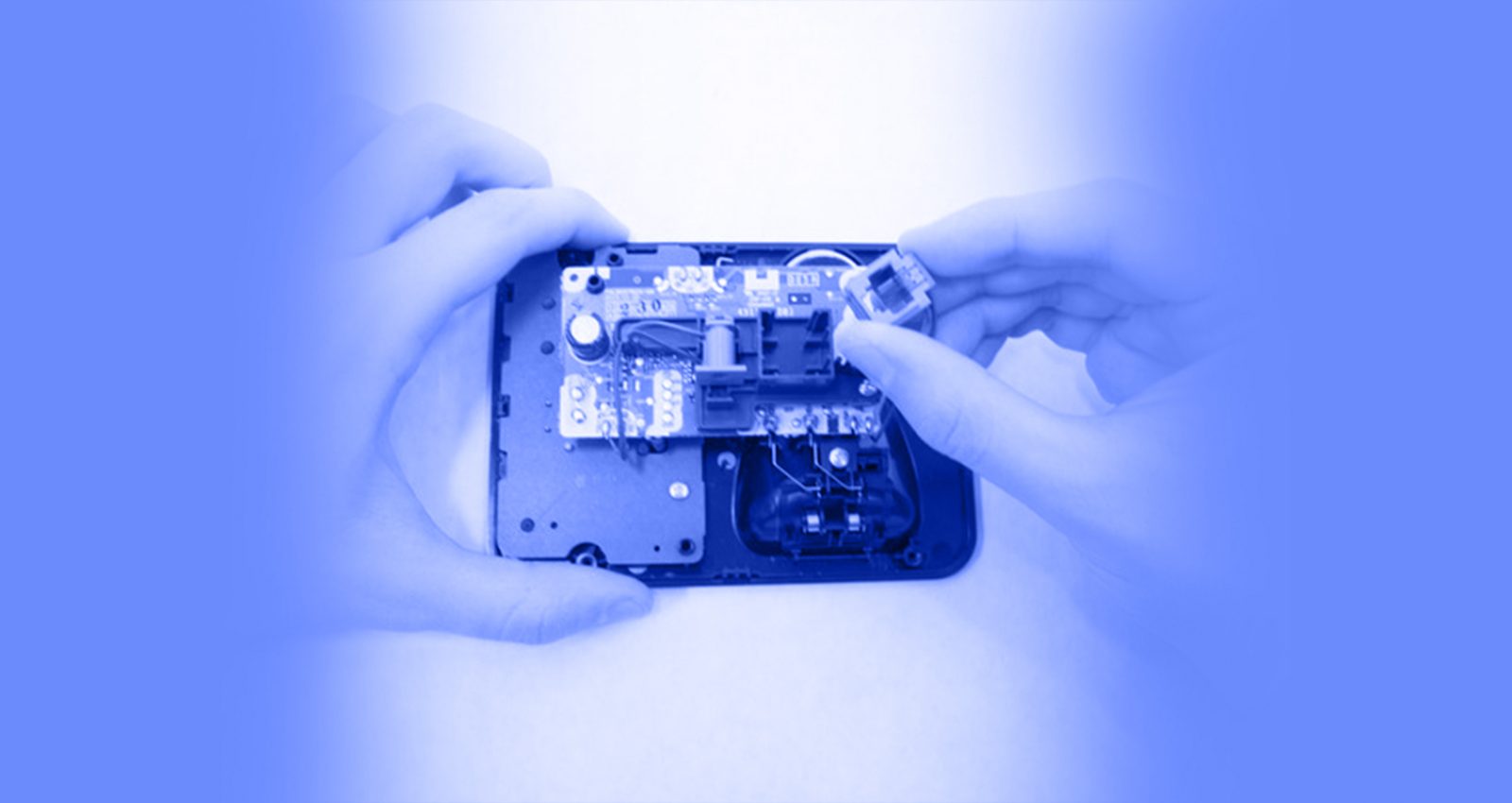

  • اکنون که دستگاه باز شده است، پورت تلفن به راحتی می تواند از نقطه موردنظر آن برداشته شود.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۶



  • لحیم کاری را بر روی نقاط تماس شروع کنید؛ اگر به درستی گرم شود، و تماس‌ها به اندازه کافی شل باشد پورت تلفن می‌تواند به راحتی برداشته شود و پورت تلفن جدید جایگزین شود.

برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۷ برداشتن و جایگزین کردن پورت تلفن پایه اصلی تلفن مدل KX-TGE23 تصویر ۸
